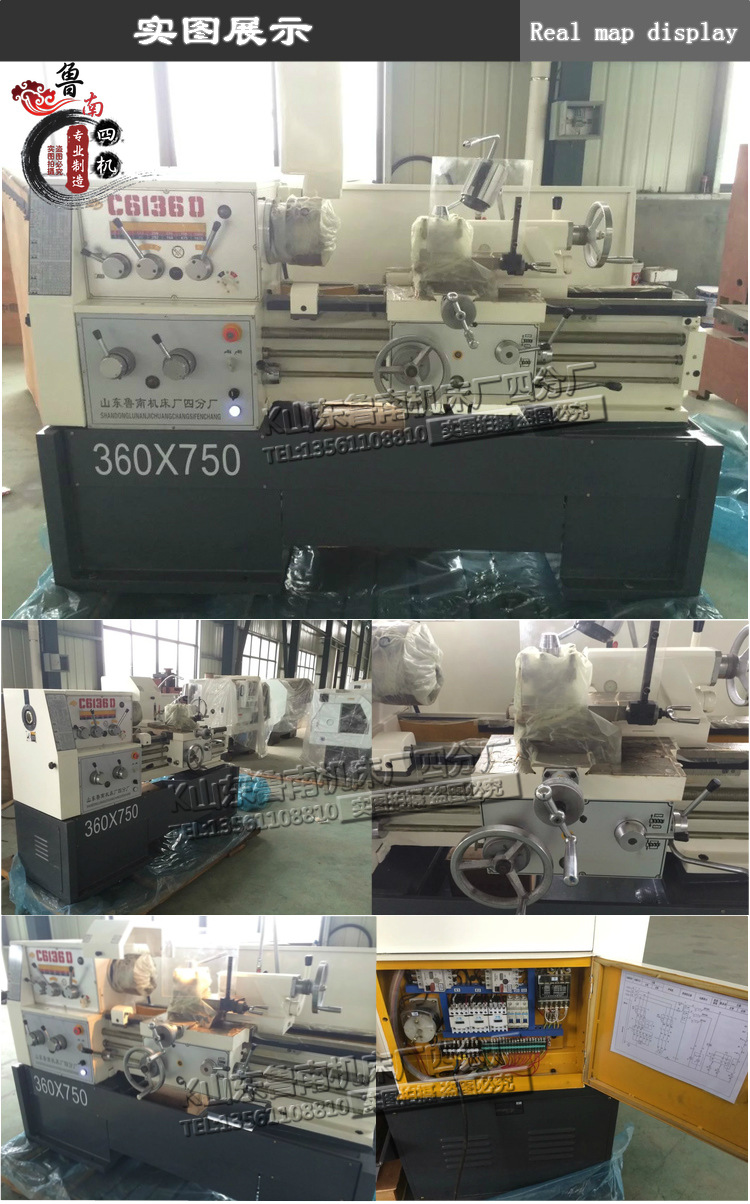

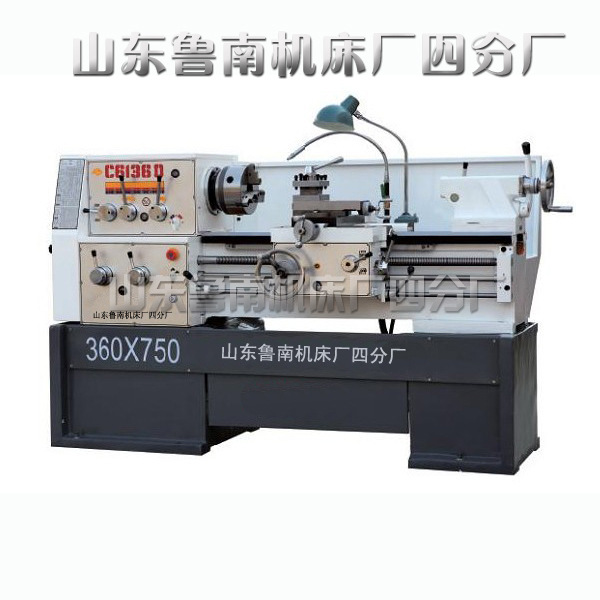

C6136 臥式車床
臥式車床C6136的特點
山東魯南車床采用高強度鑄鐵材料，導軌面經中頻淬火處理后，精磨而成，使用壽命長，精度高。本公司生產的C6130、C6132、C6136、C6140系列車床可進行各種車削工作，教學設備配備特殊安全防護罩，有效防護裝夾工件等操作人員的安全。使用魯南四機車床可進行車削內外圓柱面、圓錐面、端面及其它可旋轉面，能車削各種常用公制、英制、模數、 徑節螺紋，還可進行鉆孔、鉸孔和拉油槽等工作，馬鞍車床還能完成各種較大扁平和異形零部件的車削工作。
臥式車床C6136技術參數：
|
型號規格 |
C6136D |
|
|
主機規格 |
中心高 |
180mm |
|
|
床身上最大回轉直徑 |
360mm |
|
|
刀架上最大工件回轉直徑 |
200mm |
|
|
最大工件長度 |
750/1000/1500mm |
|
主軸 |
通孔直徑 |
52mm |
|
|
錐孔 |
莫氏6# |
|
|
轉速范圍 |
30～1600轉/分（12級） |
|
刀架 |
刀架橫向最大行程 |
240mm |
|
|
小刀架最大行程 |
140mm |
|
|
刀桿截面尺寸（高*寬） |
20mm×20mm |
|
|
縱向進給量 |
0.04～2.16 mm |
|
|
橫向進給量 |
0.02～1.08 mm |
|
尾座 |
頂尖套內孔錐度 |
MT4 |
|
|
頂尖套最大移動量 |
90mm |
|
|
橫向最大移動量 |
±10mm |
|
螺紋 |
公制 |
0.45～20mm/r 30種 |
|
|
英制 |
80～1.75" n/i" 35種 |
|
|
模數 |
0.25～10mm25種 |
|
|
徑節 |
160～" D.P.30種 |
|
電機 |
主電機 |
3/4KW |
|
|
冷卻泵電機 |
AOB-25TH90W |
|
外形尺寸 |
中心距750mm |
1950×970×1200mm |
|
凈重 |
中心距750mm |
1500kg |
魯南車床床頭箱內齒輪經高頻淬火精磨而成，精度高，噪音低。主軸可輸出30-1600r/min 12級轉速，主軸通孔直徑為52mm,可通過較大直徑的棒料。車床出廠前主軸軸承都已預緊，用戶一般無需再調。車床的主傳動、進給系統等的操作，使用前，請仔細參考山東魯南機床廠四分廠使用說明書。本公司提供較全的隨機配件供用戶使用。
臥式車床的操作須知：
■機床運轉時，嚴禁戴手套操作；嚴禁用手觸摸機床的旋轉部分；嚴禁在車床運轉中隔著車床傳送物件。裝卸工件，安裝刀具，加油以及打掃切屑，均應停車進行。清除鐵屑應用刷子或鉤子，禁止用手清理。
■機床運轉時，不準測量工件，不準用手去剎轉動的卡盤；用砂紙時，應放在銼刀上，嚴禁戴手套用砂紙操作，磨破的砂紙不準使用，不準使用無柄銼刀，不得用正反車電閘作剎車，應經中間剎車過程。
■ 加工切削時，停車時應將刀退出。切削長軸類須使用中心架，防止工件彎曲變形傷人；伸入床頭的棒料長度不超過床頭立軸之外，并慢車加工，伸出時應注意防護。
■機床運轉時，操作者不能離開機床，發觀機床運轉不正常時，應立即停車，請維修工檢查修理。當突然停電時，要立即關閉機床，并將刀具退出工作部位。
■工作結束時，應切斷機床電源或總電源，將刀具和工件從工作部位退出，清理安放好所使用的工、夾、量具，并清掃機床。
