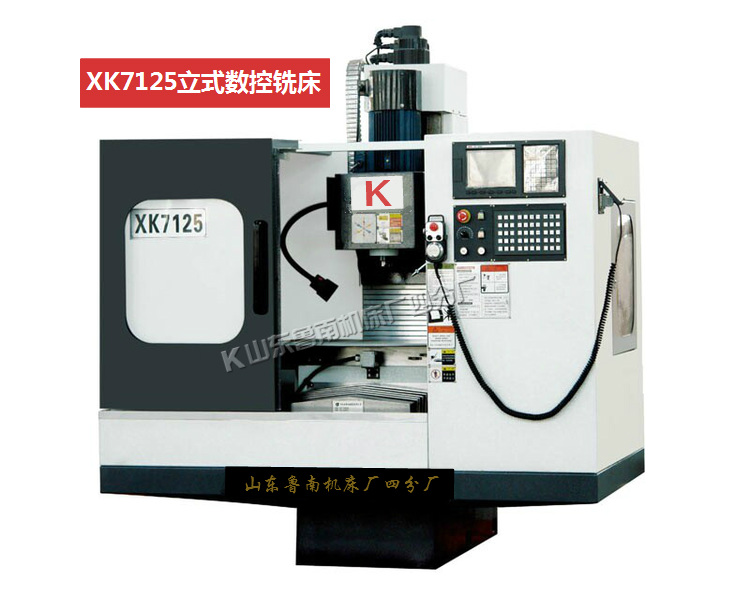

XK7125 數控銑床
XK7125主要技術參數：
|
項 目 |
單位 |
XK7125 |
|
X軸行程 |
mm |
400 |
|
Y軸行程 |
mm |
300 |
|
Z軸行程 |
mm |
400 |
|
主軸鼻端至工作臺面距離 |
mm |
105-500 |
|
主軸中心至立柱導軌面距離 |
mm |
320 |
|
工作臺面積 |
mm |
250X800 |
|
主軸最高轉速 |
rpm |
6000 |
|
主軸電機功率 |
kw |
2.2 |
|
主軸鼻端錐度 |
|
BT30 |
|
定位精度 |
mm |
0.02 |
|
重復定位精度 |
mm |
0.01 |
|
機床凈重 |
kg |
2300 |
|
外形尺寸 |
mm |
1700x1600x2260 |
該產品全防護立式數控銑床，三軸均為矩形淬火硬軌，導軌寬、跨距大，結構及外形尺寸緊湊合理，主軸為變頻電機通過同步帶驅動。能夠?qū)崿F(xiàn)對各種盤類、板類、殼體、凸輪、模具等復雜零件一次裝夾，可完成鉆、銑、鏜、擴、鉸、剛性攻絲等多種工序加工，適合于多品種、中小批量產品的生產，能滿足對復雜、高精度零件的加工?？膳涞谒男D(zhuǎn)軸，以滿足特殊零件的加工。
二、 主要結構特點
1、 底座、滑座、工作臺、立柱、主軸箱等主要基礎件采用HT300鑄鐵；底座、滑座均為箱體式結構，緊湊而合理的對稱式筋結構保證了基礎件的高剛性和抗彎減震性能；基礎件采用樹脂砂造型并經過時效處理，為機床長期使用性能的穩定性提供了保障。
2、 X、Y、Z向?qū)к壘鶠榧訉捑匦位瑒訉?dǎo)軌，并經中頻淬火及精密磨削；滑動導軌面貼覆復合PTFE材料并精密刮研，配合自動強制潤滑，減少進給運動的摩擦阻力，減少低速爬行，提高機床精度壽命；
3、 Z向加配重塊平衡，保證主軸箱運動順暢、穩定；
4、 X、Y、Z三個方向進給采用高精度高強度的內循環雙螺母預壓滾珠絲杠，進給速度高；驅動電機通過彈性聯軸器與絲杠直聯，進給伺服電機直接將動力傳遞給高精度滾珠絲杠，無背隙，保證機床的定位精度和同步；
5、 采用高速、高精度、高剛性主軸單元，軸向和徑向承載能力強，最高轉速可達6000rpm；
6、 X、Y、Z三個方向?qū)к墶⒔z杠都采用防護裝置，保證絲杠及導軌的清潔，確保機床的傳動及運動精度和壽命；
7、 機床外防護采用半防護結構設計，操作方便、安全可靠；
8、 采用可靠的集中自動潤滑裝置，定時、定量對機床各潤滑點自動間歇式潤滑，可依據工作狀況調節潤滑時間。
