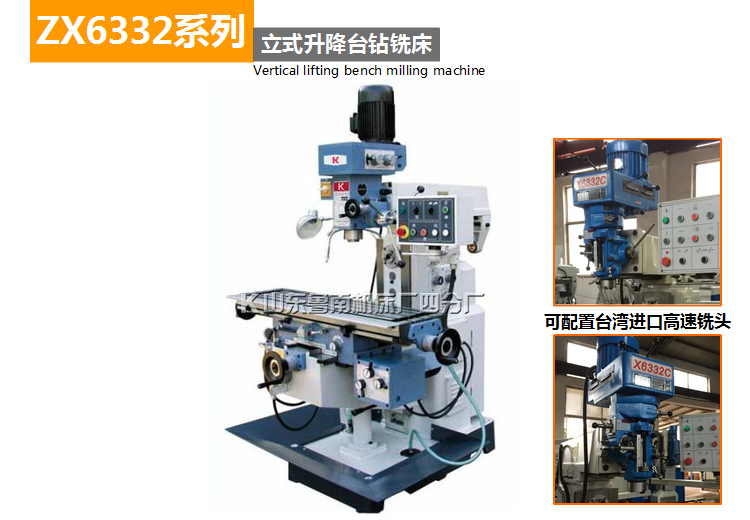

ZX6332C 鉆銑床

一、適用范圍:
ZX6332C升降臺鉆銑床為方形箱體的多功能鉆銑床,立銑為高速皮帶轉動,臥銑為皮帶齒輪轉動。裝有機械進給器,可實現工作臺縱向自動進給,減少了勞動強度,提高了加工精度和表面光潔度。床身導軌經淬火處理,有良好的耐磨能力。銑頭安裝于滑臂前端,可前后移動,不僅能在垂直平面內左右回轉動45°,又可在床身上回轉360°,具有良好的加工萬向性。
在ZX6332C升降臺鉆銑床安裝相應附件,可進行立銑、臥銑、鉆、鏜、擴等多種加工,可加工平面、溝槽、螺旋面、斜面、成型面以及花鍵、齒輪等零件,適用于各種企業,特別是工具、模具、卡具的加工制造。
二、設備特點:
ZX6332C鉆銑床整體采用優質樹脂砂鑄造,導軌采用矩形設計,穩定性能更好。配置臺灣高速炮塔銑頭,切削轉速高,使用壽命長;也可以配置數顯光柵尺,提高加工精度。
三、設備參數:
主要技術參數:
|
主要技術參數
|
Units
|
X6332C
|
|
主軸孔錐度(立/臥)
|
mm
|
R8 / ISO40
|
|
主軸端面至工作臺距離
|
mm
|
150-500(V)
|
|
主軸中心至立柱表面距離
|
mm
|
150-55(V)
|
|
主軸轉速范圍
|
r.p.m
|
(16)664540(立)
(12)60-1350(臥) |
|
主軸行程
|
mm
|
150(立)
|
| 主軸套筒自動進給級數 | mm | 3級 0.04/0.08/0/15 |
|
工作臺尺寸
|
mm
|
1370*320
|
|
工作臺行程(縱向/橫向/垂直)
|
mm
|
650X300X350
|
| 工作臺T型槽(槽數/寬度/間距) | mm | 3/14/70 |
| 工作臺縱向/橫向機動進給速度 | (mm/min) | (8)15-370(快進540) |
| 工作臺垂直機動升降速度 | (mm/min) | 560 |
| 工作臺機進給電動機功率 | KW | 0.75 |
| 升降臺機升降電動機功率 | KW | 1.1 |
|
主傳動電機功率
|
kW
|
3.7(立)2.2(臥)
|
|
外型尺寸
|
mm
|
1720X1520X2225
|
|
凈重
|
kg
|
1800/1850
|
